Sagomatrici

Disponibili a 2 o 3 assi

Download PDF

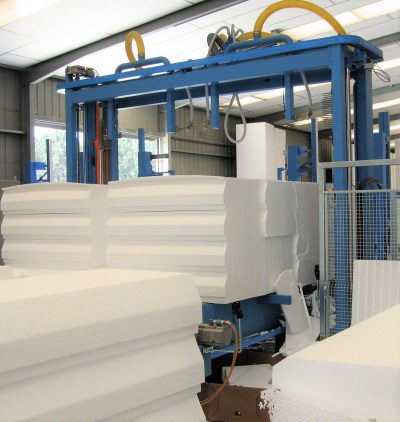

Configurazione Standard con tappeto mobile (asse x) e telaio porta-fili mobile verticalmente (asse y)

Possibile anche con blocco appoggiato su un telaio fisso e telaio porta-fili scorrevole a doppio movimento (assi x & y)
Disponibili con: posizionamento Automatico dei fili
Possibili: anche con fili Oscillanti

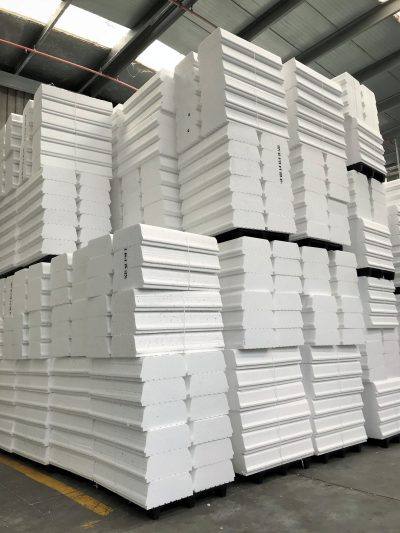

Completamente personalizzabili nel design, configurazione e dimensioni del blocco

  • Larghezza fino a 4,0 m (158 in)
  • Altezza fino a 2,6 m (102 in)
  • Lunghezza fino a 8,0 m (315 in)

Possono essere costruite con

  • Telaio di Taglio a sviluppo Verticale con i fili collocati uno sull’altro “tipo V"- il più standard per la maggior parte delle applicazioni
  • Telaio di Taglio a sviluppo Orizzontale con i fili collocati uno di fianco all’atro ”tipo H" - utile per alcune produzioni speciali come pezzi sottili
  • Telaio Orizzontale – Verticale ”tipo HV" - il telaio può ruotare di 90 ° (anche in automatico) per lavorare in entrambe le posizioni consentendo una maggiore flessibilità produttiva

Completabili con

  • Alimentazione dei blocchi automatica
  • Stazione di Taglio Orizzontale aggiuntiva per tagli combinati (piano-sagomato)
  • Stazioni di taglio aggiuntive Verticale e sulla Lunghezza
  • Raccolta sfridi
Versione a 3 Assi

Utile ad esempio per il taglio di lastre speciali per l'isolamento dei tetti piani che possono presentare altezze diverse sui 4 angoli. Possono anche essere forniti, previa una specifica personalizzazione, softwares dedicati che permettono l’importazione di una lista di disegno dei pezzi che compongono il tetto e generano in automatico i relativi percorsi di taglio.

Caratteristiche speciali

La funzione di sagomatura dipende ora da motori asincroni dotati di Inverter & Encoder controllati direttamente dallo stesso PLC che gestisce il normale funzionamento della macchina: sono stati pertanto eliminati sia il controllo numerico che i motori Brushless.
Tutto ciò consente di lasciare invariato lo standard di precisione nel movimento del nastro trasportatore e del telaio porta-fili per il taglio delle sagome (assi X e Y), svicolando la tecnologia della macchina dall'uso di motori e sistemi di controllo di difficile reperibilità sul mercato e per i quali è necessario l'impiego di tecnici appositamente formati in caso di problemi. Le macchine sono quindi decisamente più facili da utilizzare e manutenere.

Sistema di Controllo Moderno e all’Avanguardia

  • Controllo del Processo tramite “Ricette”
  • Nuovo Sistema di Supervisione WinCC con PC Industriale Siemens equipaggiato con SSD e schermotouch screen da 19 "
  • Completamente integrabile con il software ERP del cliente per il controllo della produzione
  • Controllo da Remoto per supporto a distanza

Rilevante

Il software di disegno chiamato ContourCad installato sul PC della macchina è stato appositamente sviluppato dagli Ingegneri Nip mettendo a frutto la loro lunga esperienza nel settore del taglio delle sagome e cercando come sempre di rispondere in pieno a tutte alle esigenze dei Clienti.

Alcuni elementi chiave del ContourCad sono

  • La semplicità d'uso
  • La possibilità di ottimizzare il profilo di taglio per ridurre al minimo gli scarti di materiale, attraverso il calcolo automatico dei volumi utili.
  • L'integrazione dei dati di produzione del pezzo nel file di disegno (velocità di taglio, dimensioni del blocco, densità, ecc.) e le informazioni sui costi per la produzione dello stesso.
  • La memorizzazione dei dati relativi alla produzione.
  • La possibilità di leggere file DXF creati con programmi Cad standard.
  • La possibilità di comporre in modo immediato ed automatico profili speciali, come scritte, rivestimenti ecc…
  • La memorizzazione ed il rapido recupero dei disegni eseguiti, senza limiti numerici.
  • La possibilità di preparare un disegno mentre la macchina ne sta tagliando un altro.
  • La possibilità d’installare il software anche su un PC dell'ufficio senza costi aggiuntivi.
  • La completa compatibilità con le versioni precedenti del software Nip, con l'obiettivo di scambiare files di disegno con altre macchine sagomatrici di NIP esistenti.
